Product Details
一、设备介绍
1.1设备的应用及干燥原理
设备适用锂离子电池、电容器,超级电容器、半导体等产品制程的烘烤。该设备克服了传统真空干燥设备升温慢、温差大的缺点,利用热传导+热辐射配合热风介质快速升温的组合原理,对物品进行快速均匀的受热干燥。

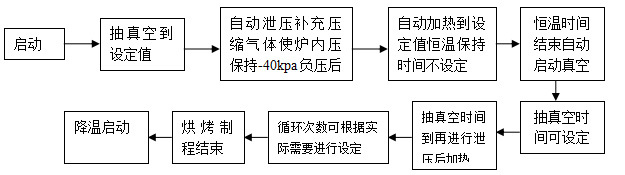

1.2自动循环控制
1.3 外形结构

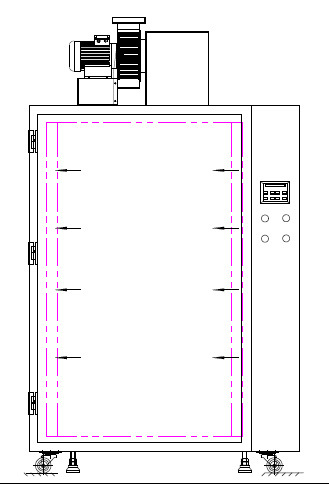

1.3.1 示意图 供参考,实际机台结合客户使用条件,外观会有不同。
1.3.2 设备尺寸
外型尺寸:W1950mm*D1450mm*H2360mm(参考尺寸)
有效尺寸: W1200mm*D1200mm*H1500mm
1.3.3 设备重量
净重:约1500kg
1.4加热及冷却
1.4.1加热 :内加热采用真空石英管配合热风循环方式加热,升温快、温均性好。
1.4.2冷却:采用气流交换模式快速降温。
1.4.3结构设计
箱体结构:
1.采用单门设计,控制箱位于机台右方,带封板式,泵箱一体式设计
2.内置离心式热风循环方式设计,2套循环风
3.内部采用SUS304#不锈钢板制作
4.外部采用SS41#钢板,经防锈处理后烤漆,烤漆颜色为皱纹灰色
5.采用高级保温棉,内胆直接加热,保温厚度80mm,机台外表温度低.
6.采用耐高温硅热胶迫紧,环保无污染.
7.采用强力型门锁扣,强力紧密易开易关,后钮坚固耐用.
8.可实现抽真空-充氮-加热-保温-保压烘干-再抽真空,自动往复循环控制,多次自动循环设置,有利于水分的排除及其起到防氧化的目的,可选用手动和自动模式
9. 单腔体、单开门结构。采用产品整体推入烘箱烘干,底部设有支撑樑,承重800KG。
10. 设备承重<800公斤/㎡
二、设备能适应的来料
2.1来料:
电容器,锂离子电池,电芯/极片/卷料
三、温控系统
3.1基本参数:
1.常温+10℃-150℃,常温~80℃要求1小时内(满载测试)
2.从开始加热到温度稳定时间1小时以内完成
3.表头控制精度±1℃
4.温度均匀度:100℃±3℃(当压力在-0.5Mpa时满载测试);
5.降温速度要求,从80度降到40度C以下≤30分钟
3.2真空系统
1.真空范围0~760mmHG,漏气量<200pa/H,真空度-99kpa以下。安装真空压力传感器,由传感器采集传输压力信息到触摸屏,进行监控压力变化情况,以防压力过大,有效的实现过压保护
2.抽真空速度:60分钟真空值可达到10Pa以下。
充气速度:真空值≤-99.7KPa时,打开进气阀后,2分钟腔体气压能达到常压。
3.采用30L旋片泵+150L罗茨泵真空机组,
3.3设备主要配件清单
序号 | 元器件名称 | 厂商 | 厂品牌 |
1 | 7 寸 LCD 彩显触摸屏 | 台湾 | 威纶 |
2 | PLC | 台湾 | 埃森 |
3 | 继电器 | 日本 | OMRON |
4 | 真空压力计 | 成都 | 振华 |
5 | 电源开关 | 浙江 | 正泰 |
6 | 智能温度模块 | 台湾 | 埃森 |
7 | 固态继电器 | SSR 系列 台湾 | 宣荣 |
8 | 真空充气阀 | 上海 | 科本 |
9 | 高真空挡板阀 | 上海 | 科本 |
10 | 超温保护器 | 东莞 | 心舟 |
11 | 长轴马达 | 台湾 | 佳晟 |
12 | 真空加热管 | 台湾 | 台电 |
13 | 旋片真空泵 | 东莞 | 博大 |
罗茨真空泵 | 上海 | 久信 | |
14 | 密封体 | 上海 | 佳浩斯 |
15 | 多翼式离心风轮 | 东莞 | 岭南 |
16 | 真空电极 | 北京 | 中科 |
